钢板预处理线主要由进出料输送辊道、抛丸室、清丸装置、丸料循环系统、除尘系统、喷漆系统、烘干室、漆雾处理装置和电控系统组成,并可选配横移上下料装置、雨污清扫装置、扫码、喷码装置及钢板预加热等装置。钢材预处理线工艺是指钢材在加工前(即原材料状态)进行表面抛丸除锈并涂上一层保护底漆的加工工艺。钢材经过预处理可以提高机械产品和金属构件的抗腐蚀能力,提高钢板的抗疲劳性能,延长其使用寿命;同时还可以优化钢材表面工艺制作状态,有利于数控切割机下料和精密落料。此外,钢板预处理线可大大提高钢板表面清理的效率,减轻劳动强度和对环境的污染。



龙发 LONGFA™

● 优点

持续抛丸的抛丸器、稳定的输送系统、安全性高

特点

整体解决方案

所有组件使用优良供应商

经过验证的能力、优良的组件、成熟的技术

量身定制 - 灵活的布局

轻松集成到现有制造流程

丰富的设备选型

应用

去除氧化皮、铁锈、油脂杂质等

增加表面粗糙度、抗疲劳强度、和油漆附着力




龙发 LONGFA™

钢铁产品的防腐蚀

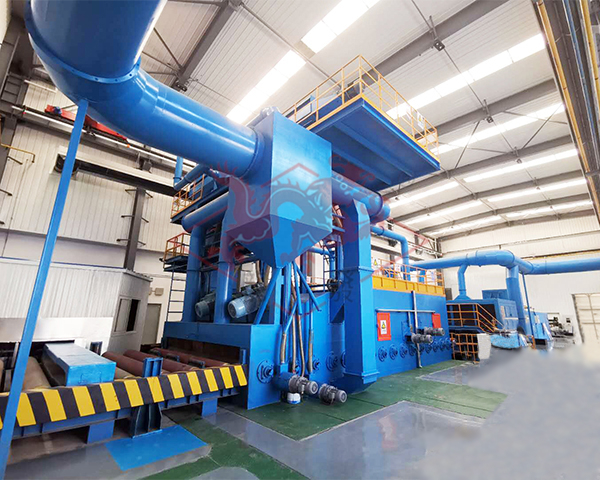

预处理线将工件(如钢板、型材)的预加热、抛丸、喷漆和烘干等结合在一条自动生产线中。


当在抛丸和涂层之间存在漫长的制造或储存时间时,预处理线将成为理想选择。为了防止再次生锈,及时喷涂底漆可以保证数周的耐腐蚀性。

板材宽度可达5500mm,辊道输送速度从 1.0—6.0米/分钟。


       「 可用选配 」Available options


                                                  ● 横移上、下料装置

                                                  电加热装置

                                                  火焰加热装置

                                                  雨污清理装置

                                                  扫码装置

                                                  德国原装进口抛丸器

                                                  RTO

                                                  喷码机

                                                  监控系统

                                                  高度自动化控制系统





「 工序流程 」Process flow


工件沿进料辊道输送,经过预热,到达抛丸室中开始抛丸处理。抛丸后,清丸装置会将钢板表面的钢丸清理干净,再在喷漆室中进行底漆喷涂,然后在烘干房内的板链输送机上充分被烘干。然后将会被出料输送辊道送出。它们在那里被移除,或者通过横移下料装置送出。



LONGFA™

预处理线常用配置


横移上料装置进料输送雨污清扫装置预加热装置抛丸处理丸料循环系统除尘器喷漆漆雾处理烘干出料输送横移下料装置

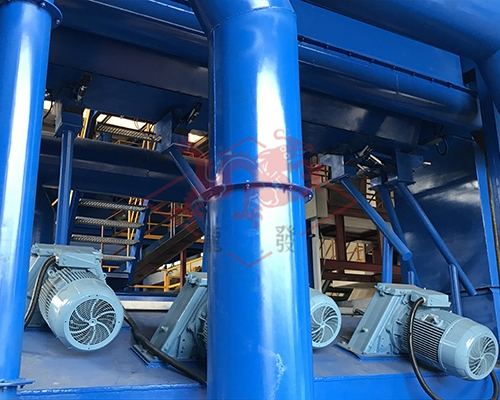

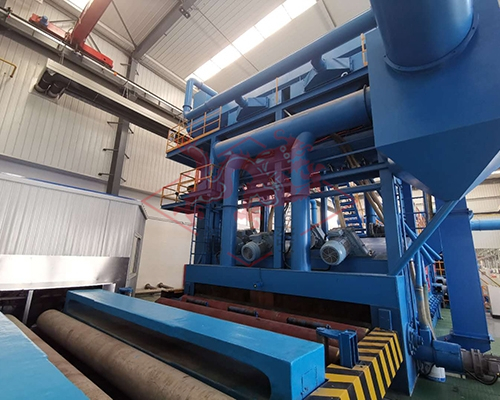

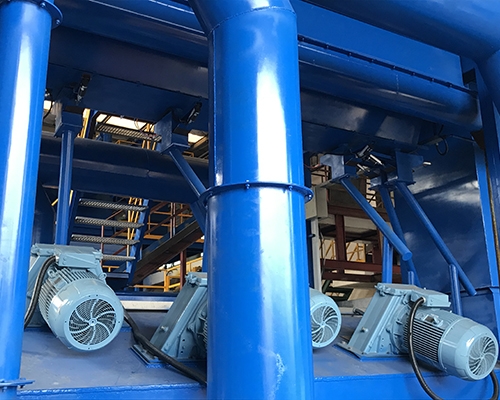

● 抛丸系统

抛丸系统是预处理线中的关键。钢板通过抛丸去除铁锈和氧化皮。所有设备都配备了抛丸器,可在抛丸室中对钢板进行清洁,获得约Rz30-75μm的表面粗糙度,清理质量达到标准的Sa2.5级。











LONGFA™

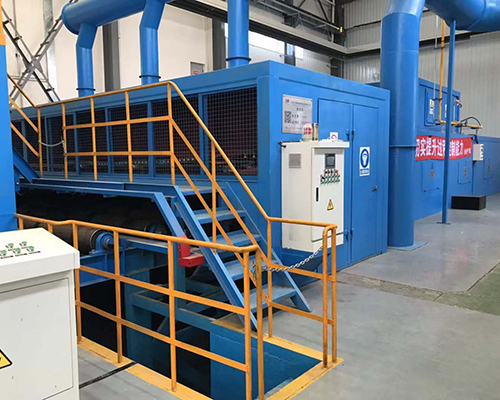

喷涂系统


由于在抛丸和终涂层之间经常存在漫长的制造或储存时间,因此在喷涂工艺(涂层厚度约为 15-25μm)上,工件会在喷漆室中被涂上快干的临时防腐底漆。
我们选用进口的喷漆系统,确保了喷漆效果令人满意。
这种涂层是整个防腐系列中昂贵的子工艺,但是,其准确控制涂层工艺的能力每年可以给客户节省 6 位数的资金。


测高、测宽、测距系统

在抛丸室的入口前,设有压辊分段测宽装置、光电(激光)测高装置。
可根据钢板压下测宽压辊组数的不同,对钢板进行分段测宽,以控制抛丸器的开启数量,节约能耗、减少耐磨件的磨损。




● 喷涂技术

经过识别的工件数据(位置、宽度、高度等)传输到喷涂系统中,从而控制喷枪在喷漆过程中的准确开启和关闭,避免出现空喷现象,可以节省大量油漆。
喷漆小车使用带伺服驱动器和线性齿轮的进口伺服电机作为驱动。使用寿命长,操控更准确。
喷漆系统中的上、下喷枪上通常各自配备 2-4 个喷嘴,以适应不同宽度的钢板喷涂需求。



LONGFA™

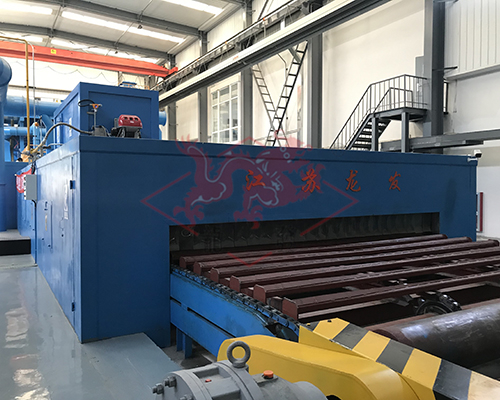

烘干房和板链输送机


经过喷漆后的钢板在板链输送机上进行烘干。烘干房使用燃烧器产生热量,再经吹风机将热风不断的送到钢板表面,因此,即使是干燥时间长的涂料(例如水基涂料)也可以快速变干。
板链输送机采用点支撑,钢板与板链接触后,两者之间相对静止,钢板在板链的带动下作平移运动。钢板与板链接触的表面小,不会破坏钢板上的漆膜。


烘干房的长度根据涂料的类型、涂层厚度和通过速度而变化。
选择正确的驱动电机至关重要,正确的驱动轴布局、驱动和传动比将确保板链输送机的平稳运行。


● 进、出料输送辊道

待处理和处理好的钢板在这里输入和输出。
辊道进、出口可以选配横移输送装置,既可以有效避免辊道因重钢板冲击而造成的损坏,又可以优化工作效率。




「 行业应用 」 Industry application










“设备选型主要取决于下列因素”

工件尺寸和特点、生产率、运行参数、

系统和现场要求、材料处理要求、污染/排放控制、

能源节约、客户要求及偏好


“定制解决方案”

龙发专业定制设计强化和表面处理解决方案,以提供解决您难题的解决方案。

对于为型钢、扁钢、钢结构和一些特殊工件,龙发可设计提供辊道输送式抛丸机、悬挂式抛丸机、台车式抛丸系统、斜辊式抛丸机以及钢板预处理线、手动喷砂房以及除尘通风系统。


“标准化设备解决方案”

龙发专业定制设计强化和表面处理解决方案,以提供解决您难题的解决方案。

对于为型钢、扁钢、钢结构和一些特殊工件,龙发可设计提供辊道输送式抛丸机、悬挂式抛丸机、台车式抛丸系统、斜辊式抛丸机以及钢板预处理线、手动喷砂房以及除尘通风系统。
